你知道电气控制柜有哪些设计原则吗

时间:2017-11-30作者:专业RTO控制柜厂家来源:www.szhuangming.com点击数:

    天下没有不散的筵席.欢迎新同事把老同事送到老同事那里,这是每天都在发生的事情.玛雅·安吉罗,月缺圆,古全硬,不要太伤心了,把下面的信息时,有一部分希望打开心灵的窗口,今天就开始为下次会议!

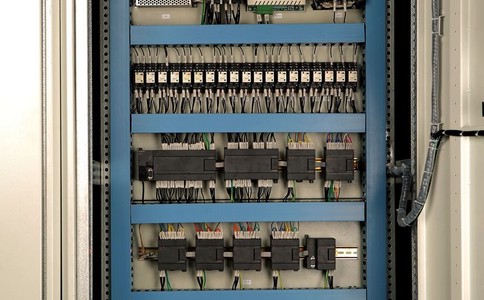

    基本思想:电气控制柜设计的基本概念是一种逻辑思维,只要逻辑控制规律,保证电气安全和满足生产过程的要求,可以说是一种不错的设计.但为了满足电气控制设备制造和使用的要求,必须进行合理的电气控制过程设计.这些设计包括结构设计、电气控制柜的总体布置、一般接线图设计和电子装配图和接线图设计等各个部分,同时也有部分出线口和进口线的元件目录、编号和技术资料等主要材料清单.

    电气控制柜总体结构设计、电气控制柜总体结构设计的任务是根据电气原理图的工作原理和控制要求,控制系统分为几个部分(这些组件被称为组件),根据电气控制柜的复杂性,划定各部分组件,然后根据电器进出线的原理图,使各部分数量的连接关系,并调整它们之间的连接.

    通用配置设计以电气系统总装配图的形式和总接线图来表示,图中应反映各部件与信号的位置、各主要部件和部件的连接关系、走线方法,并使用线路槽、管道等.

    电气控制柜部件的划分:由于各种电气元件的安装位置不同,元器件必须分为一个完整的电气控制系统.划分组件的原则是将组件类似的功能;减少各部件之间的连接数量,尽可能保持控制设备在同一装配接近布线;让强弱电控制器分离,减少干扰;为了力求整齐美观,你可以将尺寸和电器的重量.为了便于电气控制系统的检测和调试,必须定期调整、维护和易损元件.

    电气元件布置图的设计和绘制:电气元件的布置是根据一定的原理组合一定的电气元件.电气元件的布局是根据元件的原理图和部件的划分来确定的.

    电气元件的接线图绘制:电气元件接线图是根据电气元件原理和电气元件布置而成,它代表了完整的单元接线关系,是电气安装、检修和检修线路的基础.
