恒压供水控制系统详解

恒压供水控制系统阐述与详解

（1）最早是电接点压力表控制中间继电器导通和断开的，中间继电器控制接触器导通和断开的，从而控制电机启动或者停止，从而控制多大压力启动，多少压力停止。

（2）变频器控制远程压力表或者电接点压力表进行恒压供水的启动和停止。

（3）研发恒压供水控制器控制变频器，远程压力表反馈压力信号给恒压供水控制器，从而实现恒压供水控制，如下图

（4）后来研发出来恒压供水专用变频器，进行恒压供水控制。



一、功能简介

1、 单个变频水泵控制；

2、 一变频水泵加一定频水泵控制；

3、 可实现一变频水泵加多定频水泵控制（需配置供水扩展卡，选型方法参照接线图实例）；

4、 可实现多变频水泵（循环泵）控制（需配置供水扩展卡，选型方法参照接线图实例）；

5、 可以定制各种要求的水泵控制方法；

二、显示说明和设定操作

 1. 用户可通过按“移位”键分别显示输出电流、当前频率、设定压力、反馈压力；

2. 当水泵处于工作状态时运行灯会亮，当发生故障时故障指示灯会亮；

3. 用户可以在显示设定压力的时候，通过“确认”和“上升”或“下降”两个按键配合来调节设定压力；（需将L037设置为1）

4. 用户可以通过面板旋钮来调节设定压力（需将L037设置为1）；

5. 可以修改参数，例如用户不想通过按键来设置压力而是想通过面板旋钮来设定压力，则操作如下：

a) 连续按5下“设置”键，显示00000；

b) 按“确认”，显示L000；

c) 按“上升”到L037；

d) 按“确认”显示00000；

e) 按“上升”显示00001；

f) 按“确认”显示L038；

g) 按“设置”退出到状态显示界面；

h) 修改参数完成；

三、接线端子的定义与说明

主电源回路端子接线 R、S、T 三相380V电源输入端子

ACL、ACN 单相220V电源输入端子

U、V、W 水泵电机接线端子



控制回路端子说明 +10V +10V和GND为本机提供的10V电源；

AI2作为压力反馈源；可接电位器型远传压力表；电流型压力传感器（电源接+24V并将AI2跳线成电流型，将GND和COM短接）。（后附接线的方法）

AI2

GND

DI1 DI1和COM闭合则水泵启动，如果断开水泵停机；另外断开后自动复位故障；

COM 公共端

+24V 本机提供的+24V电源

R1A、R1C 继电器1常开触点：接故障指示灯

R2A、R2C 继电器2常开触点：

单变频模式下为变频水泵接触器控制信号，

一变频泵加一工频泵模式下为定频水泵接触器控制信号；

CN1、CN2、CN3 外引供水扩展卡接口：

具体用法参照接线图实例；

四、接线图实例

典型应用一：

一变频加两工频，采用电位器型的压力表，压力表量程为10公斤，用外部开关控制启停，用显示板按键来设定压力，断电后再上电必须停机，设定压力为3公斤；

设置参数如下：L000=21   L004=0.00  L005=10.00  L001=3.00  L038=1  L037=0  L039=0 按移位到设定压力灯亮，在显示设定压力的情况下，通过同时按住“确认”和“上升”来提高设定压力，通过同时按住“确认”和“下降”来降低设定压力；

接线图如下：

型应用二：

双变频水泵，采用4~20ma的电流型压力表规格型号，压力表量程为8公斤，用显示板控制启停，用显示板旋钮控制压力，断电后再上电根恢复断电前的状态，一台水泵运行12个小时后必须强制切换成另外一台水泵；

设置参数如下：L000=02   L004=1.00  L005=16.00  L038=0  L037=1  L039=1  L031=780

接线图如下：

水泵电机接线示意图

一变频接线图：

一变频一工频接线图：

一变频多工频接线图：

 多变频接线图：

五 调试方法：

1 通过L001来设置当前的水泵类型和水泵个数；

2 压力表的参数设置：

a) 电压型压力表：L004设定为0，L005设定为所选压力表最大量程；

b) 4~20ma电流型压力传感器：L004设定为1.00，L005设定为所选压力表最大量程*2；

3 启停方式选择：

a) L038设定为1；用DI1和COM来控制水泵启停；

b) L038设定为0；用显示板上的运行和停止按键来控制启停；

c) 用外部端子控制  用键盘控制  停电之后再来电根据停电之前的情况来决定是否开机；

4 断电后再来电是否自动启动：

a) L039设定为0；停电后来电不启动，用户必须重新手动启动；

b) L039设定为1；停电后再来电，水泵会根据停电之前的状态决定是否启动；

5 设置目标压力的方法：

a) L037设定为0；当显示设定压力的时候，通过按住显示板的“确认”和“上升”来提高设定压力，通过按住显示板的“确认”和“下降”来降低设定压力；也可以通过直接修改L001来修改设定压力；

b) L037设定为1；用显示板上旋钮来调节设定压力；

6 睡眠功能的相关参数：

a) L007下限频率，此参数越大越容易进入睡眠；

b) L011进入睡眠时间，此参数越小越快进入睡眠；

c) L003下限压力阀值，此参数越大越不容易苏醒，越小越容易苏醒；

7 判断缺水保护功能的相关参数：

a) L009缺水保护压力值：如果发生误报缺水故障，可以适当调小本参数；

b) L010缺水保护时间：本参数越小报缺水保护越灵敏；

8 一变频加多工频模式需要注意事项：

a) 如果压力低于下限压力加泵反应慢，则把L016加泵延时适当调小；

b) 如果加泵后水压会猛冲高太多，则适当降低L018加泵强制频率；

c) 如果压力高于上限压力减泵反应慢，则把L019减泵延时适当调小；

d) 如果减泵后水压会猛降低太多，则适当提高L021减泵强制频率；

e) 一个大功率变频器泵带一个小功率定频泵，如果发生小泵工作后无法停下来的情况，则适当提高L023强制关辅助泵频率；

9 多变频模式下注意事项：

a) 为了防止一直运转一台水泵，而另外的水泵一直处于关闭的状态，则一台水泵运行时间超过L031的时间，则强制切换到下一台水泵；

b) 如果减泵后水压会猛降低太多，则适当提高L021减泵强制频率；

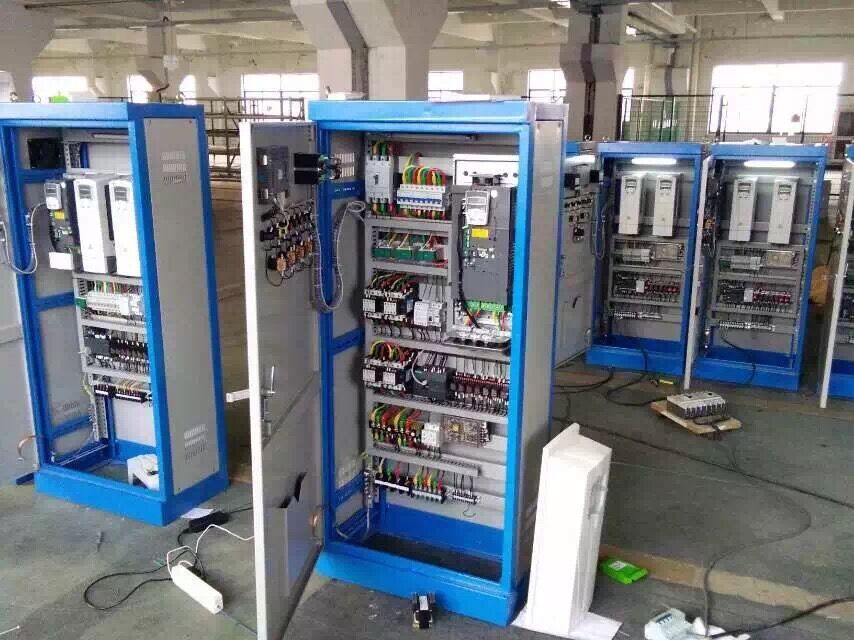

六、恒压供水控制柜实物图
