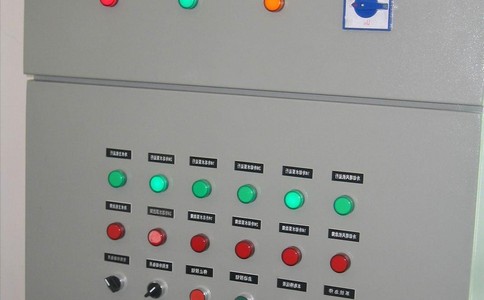

电气控制柜外部线管配线时的注意事项

    电气控制柜接线有柜内外两种柜.外部接线布线管道常用的坦克,因为布局清晰,黑暗的布局和布线槽布线,等,不是所有的电气控制柜的电线要穿管,管内配线是耐潮、耐腐蚀、导体的特性不易受机械损伤,用来承受压力.

    一般的罐体布线采用线路管布线,要求适用于一定的机械压力,不应受到机械损伤,耐潮湿,耐腐蚀.管路布置包括以下两种接线方式:金属软管布线:金属软管布线方式适合于生产机械设备本身属于各种电器或设备.连接方式按磨损管总截面的规格,软管、软管可保证连接接头的端部;敷设时,中间部分应用适当的管道固定.使用损坏或有缺陷的软管.

    铁管布线:铁管的种类和管径的横截面积应根据使用情况,以及电线的数量来选择,而管的间距应为40%.管路敷设时,应尽量使距离最短,弯曲最小,必须弯曲,弯曲半径应大于直径的4~6倍.弯管后应无裂纹,如管道通向地面,高度应在0.2米以上.

    同一电压等级或同一线路的导线可以在同一线路上穿,管内的导线不允许有接头,断绝缘后没有电线可以修理.

    铺设管线时,首先要清除管道内的杂物和水分;工装管线管的安装应水平甚至垂直,必要时管卡可用于支撑.线管螺纹,丝径1.2毫米可用作熔断器.铁管布线应可靠接地,保护措施为零.
